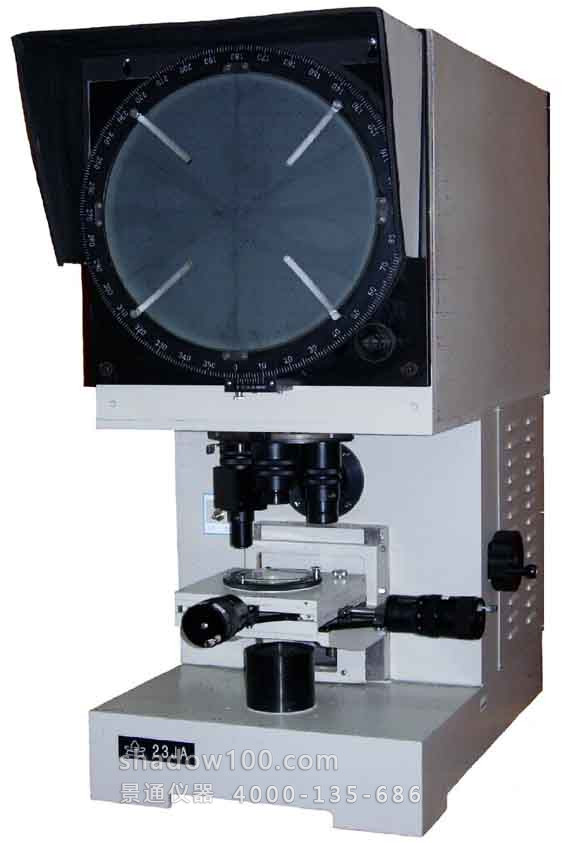

23JA台式投影仪

23JA型台式测量投影仪是投影仪系列中结构简单,使用方便,适应性较强的中档产品。利用光学投影方法,将被测件轮廓或表面状况放大投影到投影屏上,进行轮廓测量和对比测量以及表面状况观察的综合性光学测量仪器。它的主要优点是:采用远心光路,使照明均匀,消除调焦误差带来的测量误差。该机操作维修方便,效率高,适用性强。
编号:
1170
品牌:
科信
价格:
面议
类别:
测量投影仪
询底价 在线咨询

联系我们

联系人:张小姐

联系电话:

邮件:

地址:

光影商城温馨提示:

因仪器产品功能在不断迭代更新,甚至部分产品已停产,因此以下23JA台式投影仪的图片和参数信息不为精准数据信息,您可以点击此处联系我们技术工程师,他将为您推荐最新最优秀的产品讯息,同时我们也欢迎您致电:!

■ 用途:23JA型台式测量投影仪是投影仪系列中结构简单,使用方便,适应性较强的中档产品。利用光学投影方法,将被测件轮廓或表面状况放大投影到投影屏上,进行轮廓测量和对比测量以及表面状况观察的综合性光学测量仪器。它的主要优点是:采用远心光路,使照明均匀,消除调焦误差带来的测量误差。该机操作维修方便,效率高,适用性强。
▲ 23JA型台式测量投影仪广泛用于标准计量、钟表、显像管、化纤纺织、宝石轴承、仪表元件、造纸、制糖和大专院校等许多行业。如应用于长度、直径及工艺分析;集成块焊点、光刻、丝网印刷、液压密封圈等多种需要显微投影放大测量的场合。
■ 规格和尺寸

投影屏尺寸(mm)

¢300

物镜放大率

10×

20×

50×

100×(选购)

线视场(mm)

30

15

6

3

工作距离(mm)

73.29

50.69

12.8

13.5

工作台行程(mm)

横向: ≤25

纵向: ≤50

被测件的高:≤60

被测件的重:≤1.5㎏

测微器分度值(mm)

0.005

投影屏旋转范围:0~360°

分格值:1°

游标分格值:6′

仪器电源电压

220V

照明灯源

150W/24V

测量精度

±(4+L/25)μm

L被测件长度(mm)环境温度(20±5)℃

外型尺寸

长×宽×高=920×480×910(mm)
