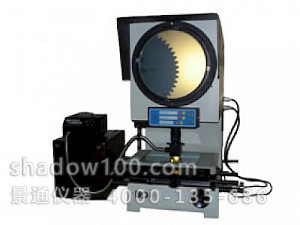

98JB数显测量投影仪

98JB型数显测量投影仪是投影仪系列中结构稳固、使用方便适应性强的高档产品。该仪器利用光学投影方法,将被测件轮廓或表面状况放大投影到投影屏上进行测量。它的主要优点是:采用远心光路,利用光导纤维使得照明更均匀明亮,并可按不同的被测工件调节光亮度,以消除调焦误差带来的测量误差。该机操作维修方便,效率高,适用性强。
编号:
1171
品牌:
科信
价格:
面议
类别:
测量投影仪
询底价 在线咨询

联系我们

产品咨询

(微信同号)

(微信同号)

邮件:

地址:

光影商城温馨提示:

因仪器产品功能在不断迭代更新,甚至部分产品已停产,因此以下98JB数显测量投影仪的图片和参数信息不为精准数据信息,您可以点击此处联系我们技术工程师,他将为您推荐最新最优秀的产品讯息,同时我们也欢迎您致电:!

■ 用途:98JB型数显测量投影仪投影仪系列中结构稳固、使用方便适应性强的高档产品。该仪器利用光学投影方法,将被测件轮廓或表面状况放大投影到投影屏上进行测量。它的主要优点是:采用远心光路,利用光导纤维使得照明更均匀明亮,并可按不同的被测工件调节光亮度,以消除调焦误差带来的测量误差。该机操作维修方便,效率高,适用性强。
▲ 98JB型数显测量投影仪广泛用于标准计量、钟表、化纤纺织、宝石轴承、仪表元器件等许多需要显微投影测量的行业。

■ 主要规格参数

1.投影屏尺寸Φ300mm
投影屏旋转范围0°~360°、旋转角度显示当量1′,   旋转角准确度6′
2.物镜(均带反射装置)

放大率

10×

20×

50×

100×

200×

物方线视场mm

Φ60

Φ30

Φ15

Φ6

Φ3

Φ1.5

物方工作距离mm

128.24

73.29

50.69

12.8

8.5

5.96

3.投影屏尺寸:Φ300mm           投影屏旋转范围:0°~ 360°

旋转角度显示当量:1′         旋转角准确度:   6′
4.物镜(均带反射装置):

物镜放大倍率误差: 透射照明±0.08%      反射照明:±0.15%
5.工作台:台面尺寸:350×230(mm)
   X坐标行程:0~150(mm),显示当量0.001mm
   Y坐标行程:0~100(mm),显示当量0.001mm
   Z坐标行程:0~110(mm)
   X、Y坐标示值准确度(4+40L)μm,其中L为测量长度,单位m。
▲ 另可选购工作台:
   台面尺寸:400×280(mm)
   X坐标行程:0~200(mm),显示当量0.001mm
   Y坐标行程:0~150(mm),显示当量0.001mm
   Z坐标行程:0~110(mm)
   X、Y坐标示值准确度:(4+40L)μm,其中L为测量长度,单位m。
6.照明:  透射照明24V,250W卤钨灯   反射照明24V,150W光导纤维
