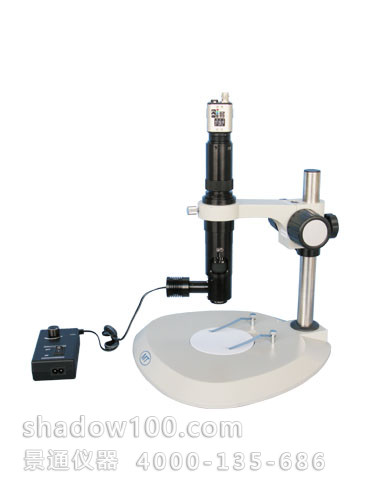

TMDH0670系列连续变倍单筒体视显微系统

TMDH0670系列连续变倍单筒视频显微系统,具有较大的变倍比12:1,附件齐全,可选多种倍率CCD接头和多种倍率物镜,可选同轴照明、环形灯照明。能实现多种配置,具有广泛的用途,特别适用于电子设备、LCD、LED等领域的数码成像观察、检查和数据测量。
编号:
1292
品牌:
科信
价格:
面议
类别:
体视显微镜
询底价 在线咨询

联系我们

联系人:张小姐

联系电话:

邮件:

地址:

光影商城温馨提示:

因仪器产品功能在不断迭代更新,甚至部分产品已停产,因此以下TMDH0670系列连续变倍单筒体视显微系统的图片和参数信息不为精准数据信息,您可以点击此处联系我们技术工程师,他将为您推荐最新最优秀的产品讯息,同时我们也欢迎您致电:!

TMDH0670系列连续变倍单筒视频显微系统,具有较大的变倍比12:1,附件齐全,可选多种倍率CCD接头和多种倍率物镜,可选同轴照明、环形灯照明。能实现多种配置,具有广泛的用途,特别适用于电子设备、LCD、LED等领域的数码成像观察、检查和数据测量。TMDH0670系列连续变倍单筒视频显微系统包括以下机型: ●TMDH0670、●TMDH0670C、●TMDH0670-D(外形与TMDH0670同)、●TMDH0670C-D(外形与TMDH0670C同)、●TMDH0670C-P 、●TMDH0670-A、●TMDH0670C-A、 ●TMDH0670-AD(外形与TMDH0670-A同)、●TMDH0670C-AD(外形与TMDH0670C-A同), C表示同轴照明,D表示变倍时整数倍带定位装置, P表示同轴照明带偏光,A表示前组物镜带微调。
TMDH0670(大变倍比)
主要技术规格: (TMDH0670系列连续变倍单筒视频显微系统)

● 物镜连续变倍范围:0.58X~7.0X,变倍比12: 1,工作距离82mm(1X物镜)

● 可调光高亮度长寿命LED同轴照明

● 主机与支架配合尺寸为Φ45mm

● 标准CS接口(支承面到CCD靶面距离为12.5mm)

● 0.4X、0.5X、0.67X、1X(标准配置)、1.5X、2X各种倍率CCD接头可选

● 0.3X、0.5X、0.75X、1X(标准配置)、1.5X、2X、4.5X各种倍率物镜可选

● 可接Nikon、Olympus、Mitsutoyo标准螺纹无穷远金相镜头
主要光学参数:

物镜

CCD接头

0.4X

0.5X

0.67X

1X

1.5X

2X

0.3X

光学放大倍率

0.07X~0.84X

0.09X~1.05X

0.12X~1.4X

0.17X~2.1X

0.26X~3.15X

0.35X~4.2X

视场范围(mm)

50X66.67
~4.3X5.7

40X53.33
~
3.43X4.57

30X40
~2.57X3.43

21.1X28.2
~
1.71X2.29

13.85X18.46
~
1.14X1.52

10.3X13.71
~
0.86X1.14

工作距离(mm)

293

0.5X

光学放大倍率

0.12X~1.4X

0.15X~1.75X

0.2X~2.34X

0.29X~3.5X

0.44X~5.25X

0.58X~7X

视场范围(mm)

30X40
~2.57X3.43

24X32
~
2.06X2.74

18X24
~1.5X2

12.4X16.5
~
1.03X1.37

8.2X10.91
~
0.69X0.91

6.2X8.3
~
0.51X0.69

工作距离(mm)

175

0.75X

光学放大倍率

0.18X~2.1X

0.225X
~2.625X

0.3X~3.5X

0.44X~5.25X

0.65X~7.87X

0.87X~10.5X

视场范围(mm)

20X26.67
~1.7X2.3

16X21.33
~
1.37 X1.83

12X16
~1.03 X1.37

8.2X10.9
~
0.69X0.91

5.53X7.38
~
0.46X0.61

4.1X5.52
~
0.34X0.46

工作距离(mm)

117

1X

光学放大倍率

0.24X~2.8X

0.3X~3.5X

0.4X
~4.69X

0.58X~7X

0.87X~10.5X

1.16X~14X

视场范围(mm)

15X20
~1.3X1.7

12X16
~
1.03X1.37

9X12
~0.77X1

6.2X8.3
~
0.51X0.69

4.1X5.52
~
0.34X0.46

3.1X4.1
~
0.26X0.34

工作距离(mm)

82

1.5X

光学放大倍率

0.36X~4.2X

0.45X~5.25X

0.6X~7X

0.87X~10.5X

1.3X~15.75X

1.7X~21X

视场范围(mm)

10X13.33
~0.86X1.14

8X10.67
~
0.69X0.91

6X8
~0.5X0.7

4.13X5.52
~
0.34X0.46

2.77X3.69
~
0.23X0.3

2.1X2.82
~
0.17X0.23

工作距离(mm)

54

2X

光学放大倍率

0.48X~5.6X

0.6X~7X

0.8X~9.38X

1.16X~14X

1.7X~21X

2.3X~28X

视场范围(mm)

7.5X10
~0.64X0.86

6X8
~
0.51X0.69

4.5X6
~0.38X0.51

3.1X4.1
~
0.26X0.34

2.1X2.82
~
0.17X0.23

1.57X2.09
~
0.13X0.17

工作距离(mm)

35

4.5X

光学放大倍率

1.04X~12.6X 1.31X~15.75X 1.75X~21.1X 2.61X~31.5X 3.92X~47.25X 5.22X~63X

视场范围(mm)

3.45X4.6
~0.29X0.38
2.76X3.68
~0.23X0.3
2.06X2.74
~0.17X0.23
1.38X1.84
~0.11X0.15
0.92X1.23
~0.08X0.1
0.69X0.92
~0.06X0.08

工作距离(mm)

16

变倍主体连续变倍范围0.58X~7.0X



项目/型号

ZDH0670, ZDH0670C, ZDH0670-D, ZDH0670C-D

光学放大倍率 0.6X~7.0X
  0.6X 2.0X 4.0X 7.0X
NA 0.021 0.067 0.093 0.097
景深 3.2mm 0.30mm 0.11mm 0.06mm
分辨率 16.0μm 5.0μm 3.6μm 3.5μm
TV失真 0.32% 0.22% 0.19% 0.16%
安装尺寸 0
Φ45        mm
 -0.1
微调焦(选购) 0~6mm
最大兼容相机 1/2"
CCD螺纹接口 1英吋32扣

※景深是对于1/2"CCD相机设想相当水平320条TV线解像计算值
    (成像面可容许的错乱圆圈:40μm)
※分辨率是指在波长550nm时的理论分辨率

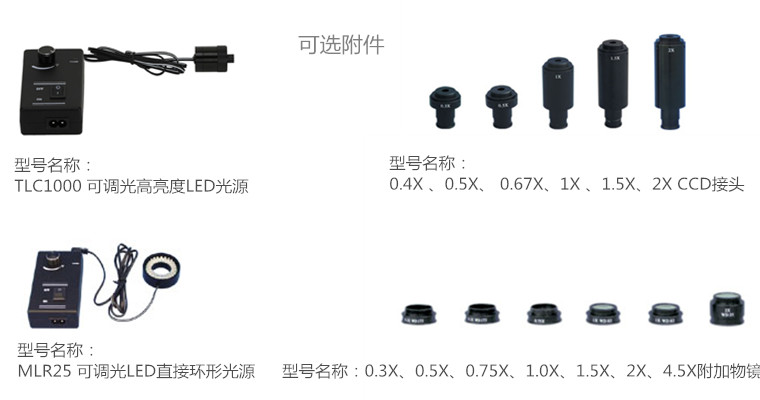

可选附件:
1.辅助光源:
型号名称:TLC1000 可 调光高亮度LED光源
说明:由调光电源和高 亮度LED灯组成,使用于TMDH0670C,TMDH0670C-D系列 连续变倍单筒视频 显微系统同轴照明
          (连接尺寸为:9mm, 功率为1W),特别适合于LCD的加工及检验。
型号名称:MLR25 可调 光LED直接环形光源
说明:由调光电源和白 光环形LED灯组成,连接尺寸为: Φ25mm, 采用电流控制技术 确保LED长寿命。
           与TMDH0670系列 连续变倍单筒视频显微 系统配合使用,主要 应用于底基及印刷板 的定位,晶片部件检 查;液晶校正,
塑料容器检查;标签,管脚,集成电路印字检查及类似用途。
2.CCD接头:说明:选用不同倍率的CCD接头可改变TMDH0670系列连续变倍单筒视频显微系统的总倍率。可根据要求倍率大小选用。
3.附加物镜:型号名称:0.3X、0.5X、0.75X、1.0X、1.5X、2X、4.5X附加物镜
 说明:将附加物镜连接于 MZDH0670系列连续 变倍单筒视频显微系统下端,可以改变总放大倍率和工作距离,用户根据倍率要求和工作距离选择。
 工作距离:
      DH-W0.3 :293mm
      DH-W0.5 :175mm
      DH-W0.75 :117mm
      DH-W1.0 :82mm
      DH-W1.5 :54mm
      DH-W2.0 :35mm
      DH-WP4.5:16mm

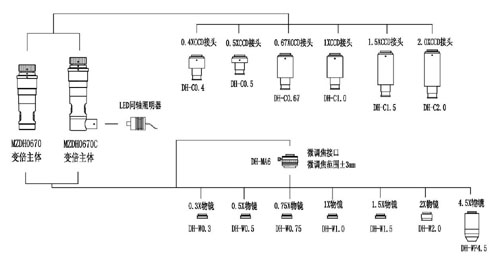

TMDH0670系列连续变倍单筒视频显微系统(主机)分解图:TMDH0670系列连续变倍单筒视频显微系统

TMDH0670系列连续变倍单筒视频显微系统
TMDH0670系列连续变倍单筒视频显微系统TMDH0670系列连续变倍单筒视频显微系统
