• WAW-B系列微机控制电液伺服万能试验机

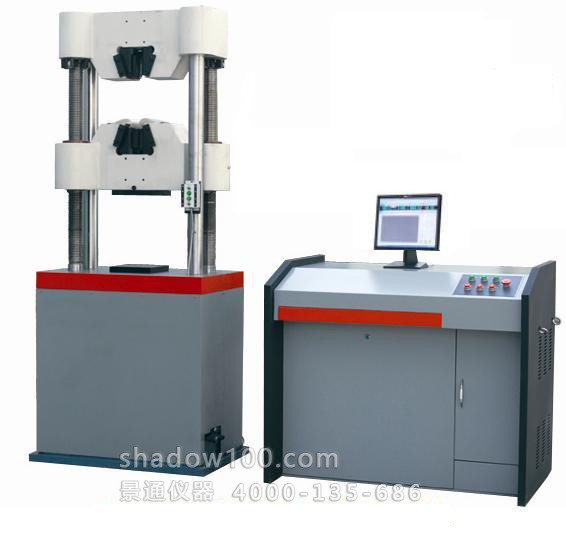

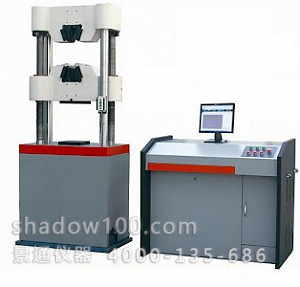

WAW-B系列微机控制电液伺服万能试验机

WAW-B系列微机控制电液伺服万能试验机采用油缸下置式主机,主要用于各种金属、非金属材料的拉伸、压缩、弯曲和剪切试验,以及一些产品的特殊试验,适用于冶金、建筑、轻工、航空、航天、材料、大专院校、科研单位等领域,试验操作和数据处理符合GB228-2002/2010《室温材料 金属拉伸试验方法》等标准的要求。
编号:
1289
品牌:
科信
价格:
面议
类别:
试验机
询底价 在线咨询

联系我们

产品咨询

(微信同号)

(微信同号)

邮件:

地址:

光影商城温馨提示:

因仪器产品功能在不断迭代更新,甚至部分产品已停产,因此以下WAW-B系列微机控制电液伺服万能试验机的图片和参数信息不为精准数据信息,您可以点击此处联系我们技术工程师,他将为您推荐最新最优秀的产品讯息,同时我们也欢迎您致电:!

WAW-B系列微机控制电液伺服万能试验机

★ 主要用途:

WAW-B系列微机控制电液伺服万能试验机采用油缸下置式主机,主要用于各种金属、非金属材料的拉伸、压缩、弯曲和剪切试验,以及一些产品的特殊试验,适用于冶金、建筑、轻工、航空、航天、材料、大专院校、科研单位等领域,试验操作和数据处理符合GB228-2002/2010《室温材料 金属拉伸试验方法》等标准的要求。

★ 性能特点:

1 主机:采用油缸下置式主机,拉伸空间位于主机的上方,压缩、弯曲、剪切试验空间位于主机下横梁和工作台之间。

2 传动系统:下横梁升降采用电机、摆线针轮减速机、链轮、螺母丝杠副传动,实现拉伸、压缩空间的调整。

3 液压系统(琴台式油源)

3.1采用进口高压齿轮泵噪音低、压力平稳。

3.2动力系统与操作台一体化设计,便于操作,节省实验空间。

3.3表面经喷塑处理,外形美观。

4 控制系统

4.1实现了试验力、试样变形、横梁位移和试验进程的四种闭环控制;

4.2数据采集系统由4路高精准32位A/D转换通道组成。Zui高分辨率达1/500000,全程不分档;

4.3选用BB、AD、Xilinx等原装名牌集成器件,全数字化设计;

4.4符合PCI总线标准,微机自动识别和安装,做到“即插即测”;

4.5电子测量系统无电位器等模拟元件,保证互换性,方便维修更换。

★ 技术参数:

产品型号

WAW-100B

WAW-300B

WAW-600B

WAW-1000B

Zui大试验力(kN)

100

300

600

1000

试验力

测量范围

2KN-100kN

6KN-300kN

12KN-600kN

20KN-1000kN

试验力

示值精度

±1%

位移测量

分辨力

0.01mm

变形测量

精度

±1%

恒力、恒变形、恒位移控制范围

0.4%~100%FS

恒力、恒变形、恒位移控制精度

设定值<10%FS时,设定值的±1.0%以内;设定值≥10%FS时,设定值的±0.5%以内

Zui大拉伸空间

580mm

580mm

750mm

Zui大压缩空间

500mm

500mm

670mm

夹紧方式

手动夹紧

液压夹紧

圆试样夹持直径

φ6-φ22mm

φ6-φ26mm

φ13-φ40mm

φ13-φ60mm

扁试样夹持厚度

0-15mm

0-15mm

0-15mm    /    0-40mm

弯曲试验支滚间距

450 mm

支滚宽度

140mm

140mm

支点直径

φ30mm                                 /φ40mm

活塞行程

150mm

200mm

200mm

外形尺寸

主机

800×500×1900mm

860×560×2050mm

1100×770×2250mm

油源

1140×700×930mm

整机重量

2200 kg

2800 kg

2800 kg

3700kg





注:以上为标准配置,可根据客户要求特殊定做。
