TNS-SL系列双数显立式弹簧扭转试验机

TNS-SL系列双数显立式弹簧扭转试验机,扭转扭矩、角度为数字显示、角度测量采用角位移传感器(光电编码器)、可以对扭矩传感器的角位移量作自动修正、该机还具有峰值保持、过载保护、刚度计算、结果打印、数据查询等功能、手动加荷,左右旋随意选择、结构紧凑,操作简单,检测速度快、测量时将试件垂直放在扭矩盘上,装夹方便。(立式)
编号:
1293
品牌:
科信
价格:
面议
类别:
试验机
询底价 在线咨询

联系我们

联系人:张小姐

联系电话:

邮件:

地址:

光影商城温馨提示:

因仪器产品功能在不断迭代更新,甚至部分产品已停产,因此以下TNS-SL系列双数显立式弹簧扭转试验机的图片和参数信息不为精准数据信息,您可以点击此处联系我们技术工程师,他将为您推荐最新最优秀的产品讯息,同时我们也欢迎您致电:!

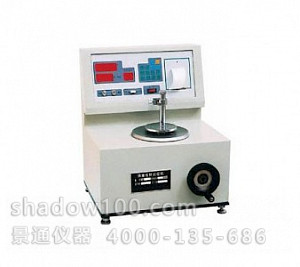

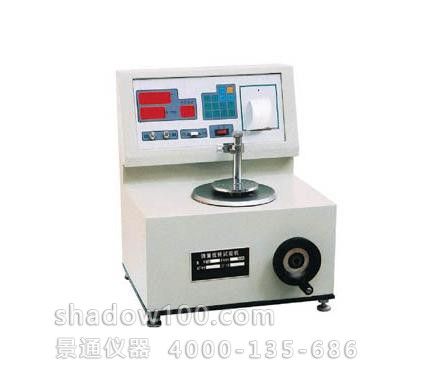

立式弹簧扭转试验机

主要功能:

TNS-SL系列双数显立式弹簧扭转试验机,扭转扭矩、角度为数字显示、角度测量采用角位移传感器(光电编码器)、可以对扭矩传感器的角位移量作自动修正、该机还具有峰值保持、过载保护、刚度计算、结果打印、数据查询等功能、手动加荷,左右旋随意选择、结构紧凑,操作简单,检测速度快、测量时将试件垂直放在扭矩盘上,装夹方便。(立式)

测量范围:





                   参数

型号

最大试验扭矩(N﹒mm)

测量范围(N﹒mm)

TNS-S50L

50

5~50

TNS-S100L

100

10~100

TNS-S200L

200

20~200

TNS-S500L

500

50~500

TLNS-S1000L

1000

100~1000

TNS-S2000L

2000

200~2000



技术参数:



           参数

型号

最小读数值

(N﹒mm)

角度分辨率

(°)

扭矩盘直

径(mm)

被测弹簧

高度(mm)

扭转角最大读数值(°)

TNS-S50L

0.01

0.1

100

<70

9999.9

TNS-S100L

0.02

0.1

100

<70

9999.9

TNS-S200L

0.02

0.1

100

<70

9999.9

TNS-S500L

0.05

0.1

100

<70

9999.9

TNS-S1000L

0.2

0.1

100

<70

9999.9

TNS-S2000L

0.2

0.1

100

<70

9999.9

电源电压为220V±10%50Hz

外形尺寸(长×宽×高)(mm):500×400×450

净重(Kg):30

为了人身安全,试验机应妥善接地。



产品应用:



(一)应用行业:电业、冶金、石化、机械、铁路等。

(二)解决的问题:产品故障预防性检查、诊断、筛选。

(三)选型方案

被测对象

试验扭矩

(Nmm)

被测弹簧

长度(mm)

扭矩盘

直径(mm)

选型参考

对金属、非金

属、弹性试件

或非弹性试件

(弹簧、塑料

等)作扭转试

验。

5~50

<70

100

TNS-S50L

10~100

<70

100

TNS-S100L

20~200

<70

100

TNS-S200L

50~500

<70

100

TNS-S500L

100~1000

<70

100

TNS-S1000L

200~2000

<70

100

TNS-S2000L

50~500

<160

100

TNS-S500

100~1000

<160

100

TNS-S1000

200~2000

<160

100

TNS-S2000

500~5000

<160

100

TNS-S5000

1000~10000

<260

180

TNS-S10000

2000~20000

<260

180

TNS-S20000

5000~50000

<260

180

TNS-S50000

10000~100000

<260

180

TNS-S100000



建议:扭矩在500Nmm以下的试件用TNS-S L型试验机。(立式)
