• WAW-B微机控制电液伺服钢绞线试验机

WAW-B微机控制电液伺服钢绞线试验机

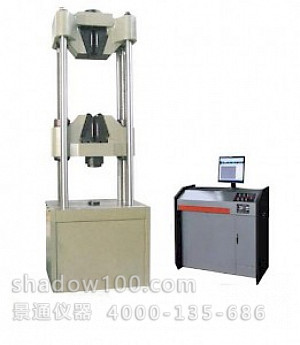

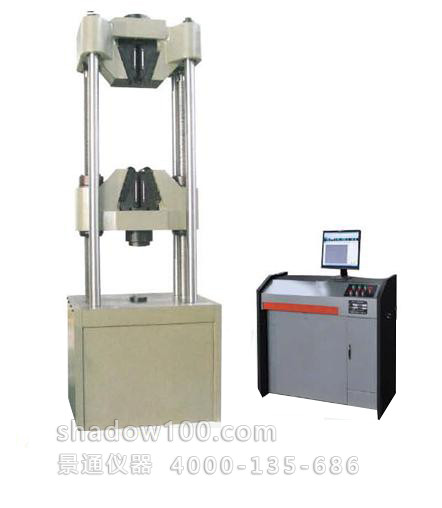

WAW-B微机控制电液伺服钢绞线试验机主机采用油缸下置式主机,拉伸空间位于主机的上方,压缩、弯曲、剪切试验空间位于主机下横梁和工作台之间。
编号:
1299
品牌:
科信
价格:
面议
类别:
试验机
询底价 在线咨询

联系我们

联系人:张小姐

联系电话:

邮件:

地址:

光影商城温馨提示:

因仪器产品功能在不断迭代更新,甚至部分产品已停产,因此以下WAW-B微机控制电液伺服钢绞线试验机的图片和参数信息不为精准数据信息,您可以点击此处联系我们技术工程师,他将为您推荐最新最优秀的产品讯息,同时我们也欢迎您致电:!

WAW-B微机控制电液伺服钢绞线试验机

WAW-B微机控制电液伺服钢绞线试验机主机采用油缸下置式主机,拉伸空间位于主机的上方,压缩、弯曲、剪切试验空间位于主机下横梁和工作台之间。

下横梁升降采用电机、螺母丝杠副传动,实现拉伸、压缩空间的调整。

液压原理为负载适应型进油节流调速系统。

油箱内的液压油通过电机带动高压齿轮泵进入油路,流经单向阀、10μ高压滤油器、压差阀组、伺服阀,进入油缸。计算机发出控制信号到伺服阀,控制伺服阀的开口和方向,从而控制进入油缸的流量,实现等速试验力、等速位移等的控制。改设备完全满足GB/T228-2002/2010《金属材料室温拉伸方法》的要求。

主要性能技术指标:



产品型号

WAW-600B

WAW-1000B

最大试验力

600kN

1000kN

试验力测量范围

12 kN -600 kN

20kN -1000 kN

试验力示值精度

±1%

±1%

分辨率

0.01mm

0.01mm

变形测量

标准配置标距200mm,最大变形量15mm引伸计一只,测量范围为2%-100%FS,精度优于示值的±1%

标准配置标距200mm,最大变形量15mm引伸计一只,测量范围为2%-100%FS,精度优于示值的±1%

拉伸空间

1100mm(包括活塞行程)

1150mm(包括活塞行程)

压缩空间

600mm

600mm

夹持方式

液压夹紧

液压夹紧

圆试样夹持直径

φ8-φ15mm

φ8-φ15mm

φ15-φ22mm

上下压板尺寸

200*200 mm

200×200 mm

弯曲试验支滚间距

450 mm

450mm

支滚宽度

140mm

140mm

支点直径

30mm

30mm

活塞行程

200mm

200mm

活塞最大上升速度

100mm/min

100mm/min

主机/油源

外形尺寸

900*600*2750mm

1400*700*850mm

900*600*2750mm

1000*660*2200mm

净重

4000 kg

3200 kg







主要功能与特点:
