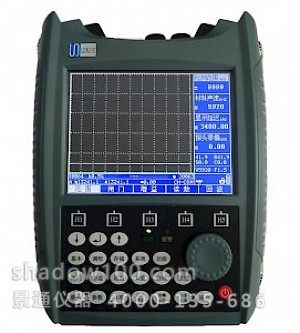

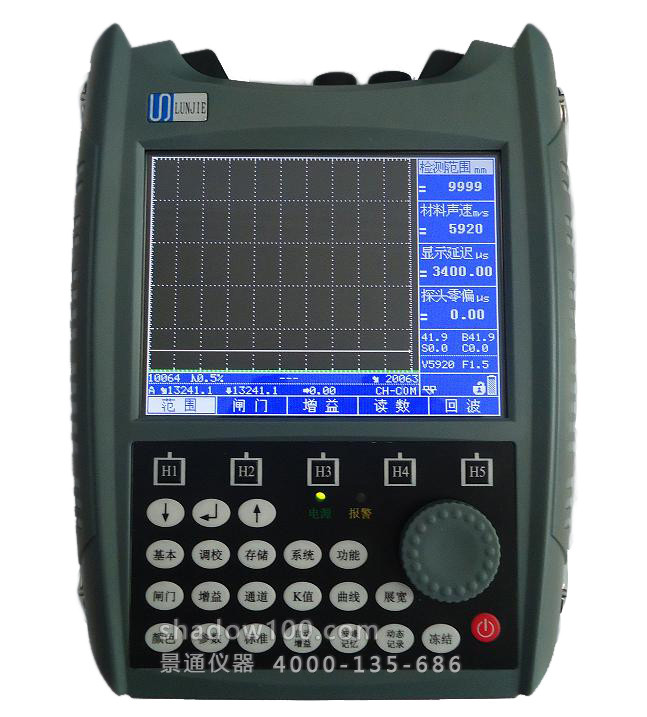

• UTL620全数字超声波探伤仪

UTL620全数字超声波探伤仪

UTL620型全数字超声波探伤仪广泛应用在各地特检院、质检院、建设工程质量、锅炉压力容器、工程机械、钢铁冶金、钢结构、船舶制造、石油天然气装备制造等需要缺陷检测和质量控制的领域,也广泛应用于航空航天、铁路交通、锅炉压力容器等领域的在役安全检查与寿命评估。
编号:
1158
品牌:
科信
价格:
面议
类别:
超声波探伤仪
询底价 在线咨询

联系我们

联系人:张小姐

联系电话:

邮件:

地址:

光影商城温馨提示:

因仪器产品功能在不断迭代更新,甚至部分产品已停产,因此以下UTL620全数字超声波探伤仪的图片和参数信息不为精准数据信息,您可以点击此处联系我们技术工程师,他将为您推荐最新最优秀的产品讯息,同时我们也欢迎您致电:!

UTL620型是我公司2013年研制生产的新款真彩显示便携式全数字超声波探伤仪,它能够快速便捷、无损伤、精确地进行工件内部多种缺陷(裂纹、夹杂、气孔等)的检测、定位、评估和诊断。既可以用于实验室,也可以用于工程现场。本仪器广泛应用在各地特检院、质检院、建设工程质量、锅炉压力容器、工程机械、钢铁冶金、钢结构、船舶制造、石油天然气装备制造等需要缺陷检测和质量控制的领域,也广泛应用于航空航天、铁路交通、锅炉压力容器等领域的在役安全检查与寿命评估。

■ UTL620超声波探伤仪是替代HS620、TUD360、PXUT350+、MUT800、CTS-900系列等最理想高性价比产品。

■ 执行标准:

◆ 国家标准:

1. JJG 746-2004《中华人民共和国国家计量检定规程-超声波探伤仪》

2. JB/T 10061-1999《A型脉冲反射式超声探伤仪通用技术条件》

3. JB/T 10062-1999《超声探伤用探头性能测试方法》

4. JB/T 9214-1999《A型脉冲反射式超声探伤系统工作性能测试方法》

5. Z2344-93《金属材料脉冲反射式超声探伤检验方法》)

◆ 欧洲标准(EN12668)包括有三个部分:

1. EN12668-1 无损检测-超声检验设备的特性与认证-第1部分:仪器

2. EN12668-2 无损检测-超声检验设备的特性与认证-第2部分:探头

3. EN12668-3 无损检测-超声检验设备的特性与认证-第3部分:综合设备

■ 功能特点:

UTL620超声波探伤仪是全数字式超声波探伤仪,高速度、高精度、高效率、可靠性高、综合性能好、实时操作。采用先进技术,现场性能卓越。大容量电子硬盘,可永久性保存。

1. 多通道探伤,可通道另存,便于探伤。

2. 大容量波形存储,可波形调用。

3. 高速、长时间探伤过程录像。

4. 全中文显示,菜单式操作,多个快捷键,数码飞梭旋钮,操作便捷,技术领先。

5. 真彩色液晶显示屏,可根据环境选择仪器配色方案,屏幕亮度可自由设定。

6. 可拆卸式电池供电,可在线充电,亦可脱机充电。可边工作边充电。电池更换方便。可长时间在野外作业而无忧虑。其体积小,重量轻,便于携带。

光影商城温馨提示:

因仪器产品功能在不断迭代更新,甚至部分产品已停产,因此以下UTL620全数字超声波探伤仪的图片和参数信息不为精准数据信息,您可以点击此处联系我们技术工程师,他将为您推荐最新最优秀的产品讯息,同时我们也欢迎您致电:!

■ 主要技术参数:

项目名称

技术参数

检测范围

零界面入射~9999mm(钢中、纵波),可连续调节

声速范围

1000~9999m/s

增益范围

0dB~110dB

显示延迟

-20µs~+3400µs

探头零偏

0µs~99.99µs

工作频率

0.1~20MHz

电噪声水平

≤10%

探伤通道

100组探伤工作通道

探头接口

Q9二个探头插座

探头阻尼

100Ω、150Ω、200Ω、500Ω

重复频率

10~1000Hz

灵敏度余量

>62dB(深200mm,Ф2平底孔)

分 辨 力

>40dB(5P14)

线性抑制

0~80%(数字抑制)

垂直线性误差

≤2.5%

水平线性误差

≤0.1%

动态范围

≥32dB

脉冲类型

方波

脉冲强度

多级可调

脉冲宽度

自动匹配/ 50~1000ns

环境温度

-10℃~﹢50℃

环境湿度

20%~95% RH

工作时间

≥ 20hours

电源电压

DC:7.2V;  AC:220V

尺寸

220×175×59(mm)

重量

1.3kg 含电池

■ 发射脉冲:

1. 脉冲幅度和宽度可调,使探头工作在最佳状态

2. 阻抗匹配可选,满足灵敏度及分辨率的不同工作要求

3. 四种工作方式:直探头,斜探头,双晶,透射探伤

■ 放大接收:

1. 实时采样:高速ADC,充分显示波形细节

2. 检波方式:全波、正半波、负半波、射频

3. 闸    门:双闸门读数,支持时间闸门与声程闸门

4. 增    益:0-110dB多级步距可调。可分别调节基本增益、扫查增益、表面补偿,方便探伤设置。支持增益锁定,支持自动增益

■ 报警类型:闸门进波、闸门失波、曲线进波、曲线失波4种类型可选

■ 数据存储:设有存储快捷键,便于操作。可存储100个探伤通道、1000个波形存储、20段5分钟录像。可快速另存、调用、回放与删除

■ 探伤功能:

1. 波峰记忆:实时检索缺陷最高波,记录缺陷最大值

2. 回波包络:对缺陷回波进行波峰轨迹描绘,辅助对缺陷定性判断

3. 裂纹测深:利用端点衍射波自动测量、计算裂纹深度

4. 扫    描:实时扫查、横截面显示,可显示工件缺陷形状,使探测结果更直观

5. 孔    径:在直探头锻件探伤工作中,对缺陷的大小进行自动计算即Ф值自动计算功能

6. DAC、AVG:直/斜探头锻件探伤找准缺陷最高波自动计算Φ值,可分段制作

7. 动态记录:快捷检测实时动态记录波形,存储、回放

8. 缺陷定位:水平值L、深度值H、声程值S

9. 缺陷定量:根据设定基准灵活显示

10.缺陷定性:通过包络波形,人工经验判断

11.曲面修正:曲面工件探伤,修正曲率换算

■ 实时时钟记录:日期、时间跟踪记录,并存储

■ 通讯接口:高速USB接口提供传输

■ 屏幕保护:待机时,仪器屏幕会降低亮度或自动关闭,可使仪器省电,延长使用寿命

■ 基本配置:

序号

物品名称

序号

物品名称

1

主机

9

上位机软件

2

充电器GM-084300

10

皮套

3

探头连接电缆1m长

11

仪器背带

4

直探头Φ20mm,2.5MHz

12

仪器箱背带

5

斜探头13×13K2,2.5MHz

13

合格证、保修单

6

耦合剂  95%甘油

14

装箱清单

7

可充电电池块

15

包装箱

8

Mini-USB数据线

16

操作手册

■ 可选附件:

探头

试块
