柏氏矢量是什么?解读柏氏矢量

摘要:你画错了,按照你的画法,在完整晶体中,柏式回路在顶部走过三个原子后应该往下走,而不是向垂直直面多走了一步。画柏式回路的要点是,按照缺陷晶体中的步骤,一步不差的重复,包括每步的走向。另,此书给出的画法有点不妥,我记得,柏式回路包围位错,但应该远离位错芯,在完整晶体处画才合适。

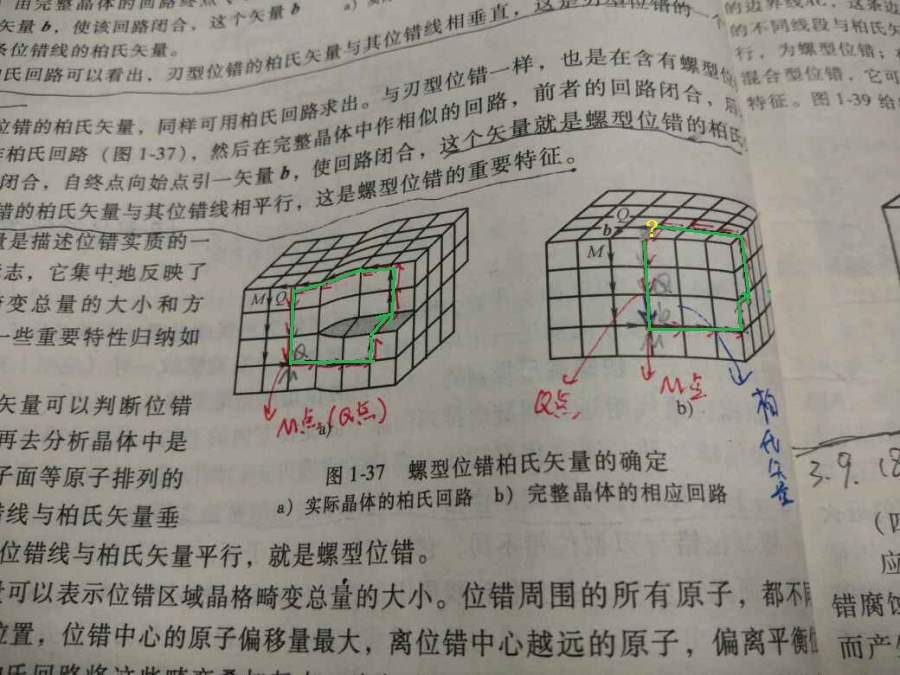

这个螺型位错的柏氏矢量,课本上说是和位错平行的,但是我却画出来一个垂直的,我到底哪儿错了?如图。。。



没有看明白你是怎么画的,最好你画一个完整的闭合回路的。

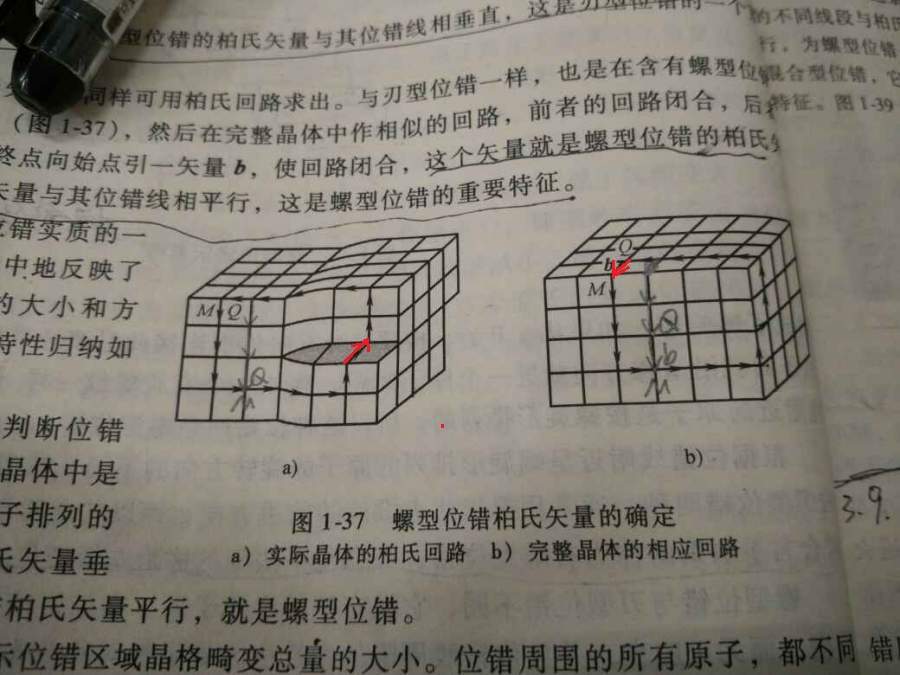

书中选取的M点在晶格的上面,我选取的在下面。。。我用红笔勾出了我的柏氏回路,M,Q点(M点指的是柏氏回路的起点,Q点指的是柏氏回路的终点)以及柏氏矢量。

知道什么是矢量吗?你画的图中红色的矢量跑哪里去了?

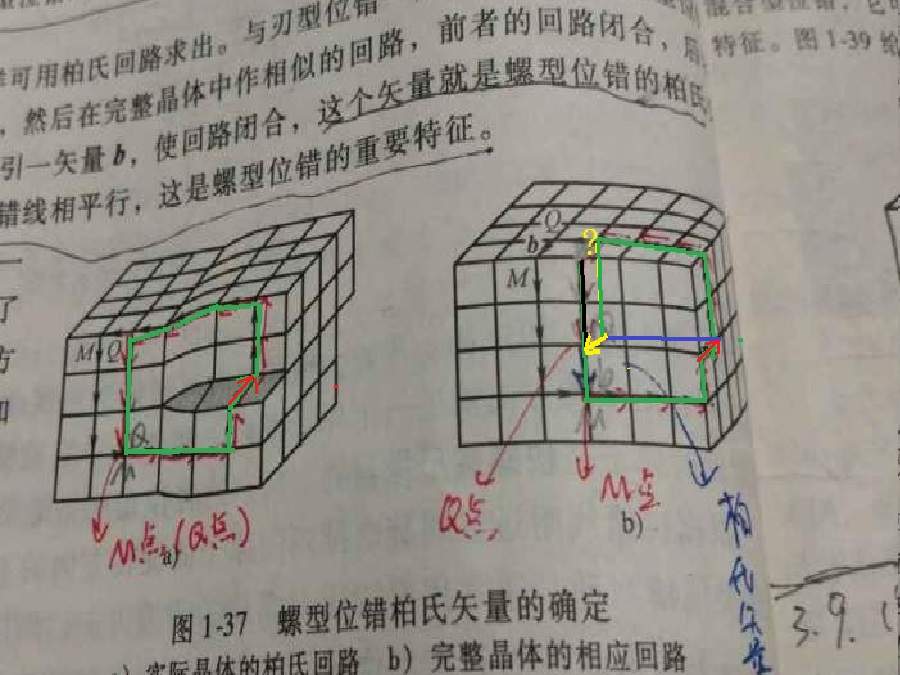

看看黄色的?处!!琢磨琢磨。没有问号处能够闭合吗?

你画错了,按照你的画法,在完整晶体中,柏式回路在顶部走过三个原子后应该往下走,而不是向垂直直面多走了一步。画柏式回路的要点是,按照缺陷晶体中的步骤,一步不差的重复,包括每步的走向。另,此书给出的画法有点不妥,我记得,柏式回路包围位错,但应该远离位错芯,在完整晶体处画才合适。

或者。这样子闭合:



取一含有位错的实际晶体,包围位错作一封闭回路,回路须无严重的晶格畸变,每一步都是从一个原子位置到相邻的另一个原子位置。取一完整的理想晶体作为参考晶体,按同样的方向,走同样多的步数作一回路,则此回路不能封闭,如果从回路的终点到始点,补加一个矢量b,则理想晶体中的回路亦闭合。
另外,柏氏矢量跟取的回路起点无关,也与所做回路的具体途径无关!
看来教不会了。


同样的方向、同样的方向、同样的方向、重要的事情说三遍!!


漏画了一条蓝色的线,补充一下:原帖子的图无法修改,不让编辑:


同样的方向、同样的方向、同样的方向、重要的事情说三遍!!
当年这个地方也理解了好长时间


你就没有把缺陷包含进去,最基本的如何做伯氏回路没有弄明白。:o

楼主不是自己画的重点吧?有些东西光看书是不够滴。

我画的可能有些不清晰,我用蓝色的笔画出来的柏氏矢量。。。在右边的图中

你就没有把缺陷包含进去,最基本的如何做伯氏回路没有弄明白。
书上就是没有完全包含进去,书上的也不太准确可能


取一含有位错的实际晶体,包围位错作一封闭回路,回路须无严重的晶格畸变,每一步都是从一个原子位置到相邻的另一个原子位置。取一完整的理想晶体作为参考晶体,按同样的方向,走同样多的步数作一回路,则此回路不能封闭 ...
我觉得你跟7楼那位说的是一个意思

Thank 楼主钦点鄙人答案为最佳,首次被最佳,不得不说,这位同学你做学问的态度一流,眼光更是一流。书上得来总觉浅,绝知此事要躬亲,从你自己画的那刻起,此疑惑只能等待寿终的命运了,继续坚持,不要怕出错,习惯很好。

当然教材有错误也难免,毕竟人编写的,但伯氏回路这么简单的地方错的可能性比较小。实际上伯氏回路有两种画法,一种叫Read法,一种叫Frank法,有空多看看相关的参考书,像范群成,潘金生,余永宁的都不错,不要只在一本书上吊着。
