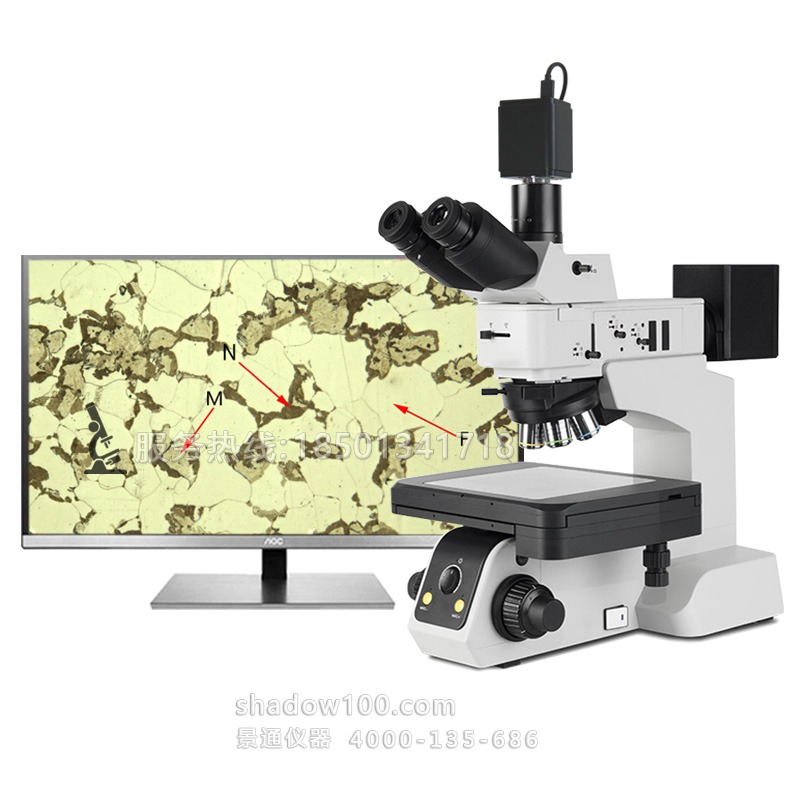

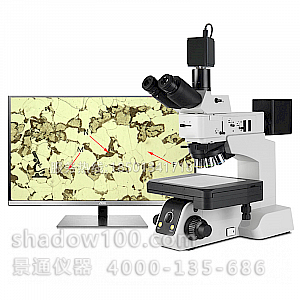

CM40BD-AF电动研究级材料检测显微镜

电动研究级材料检测显微镜CM40BD-AF采用全新半复消技术,集明场,暗场及偏光等多种照明方式,任何观察都能呈现清晰锐利的显微图像,根据实际应用进行功能选择,是工业检测的有效工具。机器采用电动转换器,物理按钮和软件双控,进行远位数调节。特别是针对中小尺寸的半导体FPD检查,线路板切片测量,晶圆检测同时该产品还适用于金相材料,高分子材料的分析检测,本机配备了偏振系统包括了起偏镜插板和检偏镜插板,可做偏光检测,在半导体和PCB检测中,可消除杂光,细节更加清晰。360度旋转式检偏器可以在不移动标本的情况下,方便的观察标本在不同偏振角度光线下呈现的状态.同时可以在在正交偏光的基础上,插入DlC棱镜,可进行DIC微分干涉相衬观察。DIC技术可以使物体表面微小的高低差产生明显的浮雕效果,大幅提高图像对比度,特别适合观察导电粒子。
编号:
1678
品牌:
科信
价格:
面议
类别:
金相显微镜
询底价 在线咨询

联系我们

产品咨询

(微信同号)

(微信同号)

邮件:

地址:

光影商城温馨提示:

因仪器产品功能在不断迭代更新,甚至部分产品已停产,因此以下CM40BD-AF电动研究级材料检测显微镜的图片和参数信息不为精准数据信息,您可以点击此处联系我们技术工程师,他将为您推荐最新最优秀的产品讯息,同时我们也欢迎您致电:!

性能特点

1、采用无限远半复消明暗场光学系统;

2、配置了落射与透射两套照明系统,可观察透明及不透明材料;

3、配置了内置推拉式检偏器与起偏器,适合观察高反光材料的表面;

4、本机可选购干涉系统,做微分干涉观察

5、本机采用高亮度5WLED照明,观察舒适使用寿命长,不发热。

6、电动转换器物理按钮和软件双控.实现远电动倍数调节。

显微镜参数

序号

名称

技术参数

1

平场目镜

高眼点大视野目镜PL10X23mm

2

物镜

无限远长工作距明暗场半复消色差金相物镜5X NA0.15 WD14.35

无限远长工作距明暗场半复消色差金相物镜10X NA0.30 WD8.5

无限远长工作距明暗场半复消色差金相物镜20X NA0.40 WD10.8

无限远长工作距明暗场半复消色差金相物镜50X NA0.75 WD3.0

无限远长工作距明暗场半复消色差金相物镜100X NA0.90 WD1.0(选购)

3

光学放大倍数

50X-500X(选购100倍物镜后放大倍数50-1000X)

4

数码放大倍数

150-3000X(搭配1200万相机及100倍物镜,显示器22英寸情况下)

5

观察头

铰链三通观察筒,瞳距调节:50mm~76mm,两档分光比双目:三目=100:0

6

转换器

电动明暗场5孔转换器(带DIC插槽),物理按钮和软件双控.

7

调焦机构

透反射用机架, 低手位粗微同轴调焦机构。粗调行程35mm,微调精度0.001mm。带有防止下滑的调节松紧装置和随机上限位装置。内置100-240V宽电压系统,采用数字调光,具有光强设定与复位功能

8

载物台

平台面积 310*240mm,移动行程:150mmX100mm机械平台,X、Y方向同轴调节;

9

偏光组件

起偏镜插板,360°旋转式检偏镜插板

10

反射照明系统

明暗场反射照明器,带可变孔径光阑,视场光阑,中心可调,带滤色片插槽,带起偏镜/检偏镜插槽,5W可调LED灯室,预定中心

11

透射照明系统

5W可调LED灯室,透、反射通用,预定中心

12

聚光镜

摇出式消色差聚光镜(N.A.0.9)

13

摄像接口

0.65倍专用摄像接口

14

干涉组件

微分干涉板(选购)

15

显微镜工业相机

高清1200或2000万像素 (选购)USB输出

16

自动对焦相机

高清500/800/1200万显微相机(选购)USB或HDMI

16

图像处理软件

拍照,录像,测量,实时图像拼接,景深融合等(选购)

17

标尺

高精度型测微尺,格值0.01m 总长1mm(选购)

18

电脑

品牌电脑 I5或I7以上处理器 windows操作系统(选购)
