VM3500M科研级透反射金相显微镜内定位5孔明场编码转换器

VM3500M科研级透反射金相显微镜材料观察

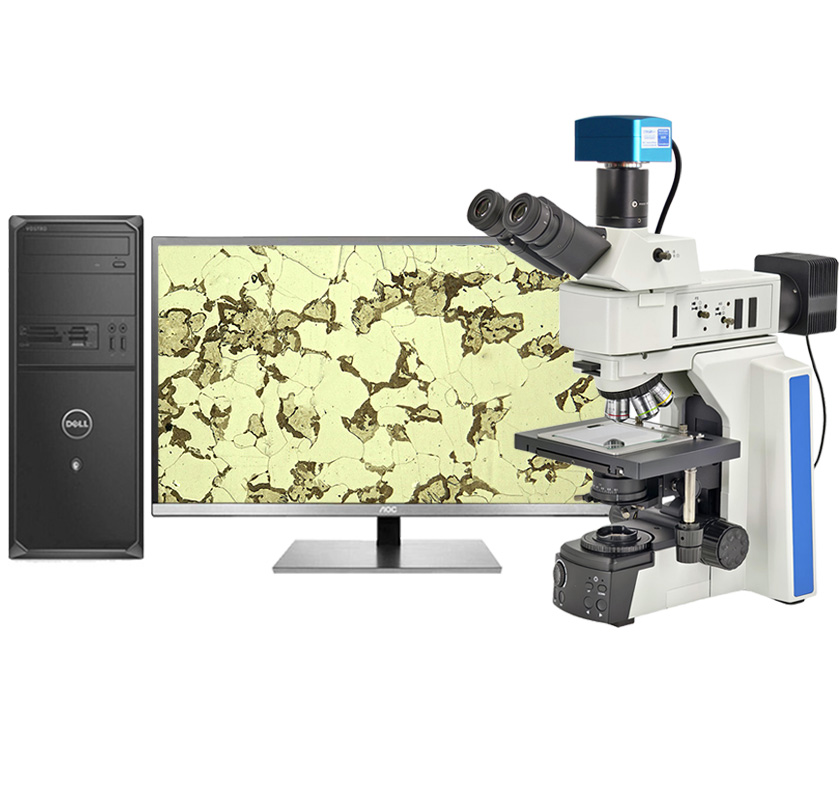

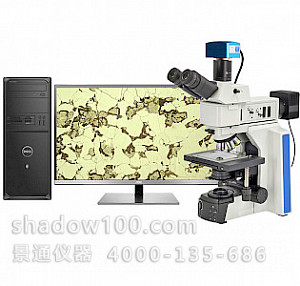

科研级三目正置透反射金相显微镜VM3500M采用优质的无限远色差校正光学系统,全新设计的一体化T型机架,全金属高压模铸而成,稳定性强,高倍观察时像面无抖动,确保高倍测量的检测精度。内置明场、偏光观察功能,单颗10W LED暖白光照明图像高亮度、高分辨率、正色还原。适合观察金相试样分析,工业检测电子芯片等样品。是金属学、矿物学、精密工程学、电子学等研究的理想仪器。
编号:
1688
品牌:
科信
价格:
面议
类别:
金相显微镜
询底价 在线咨询

联系我们

产品咨询

(微信同号)

(微信同号)

邮件:

地址:

光影商城温馨提示:

因仪器产品功能在不断迭代更新,甚至部分产品已停产,因此以下 VM3500M科研级透反射金相显微镜内定位5孔明场编码转换器的图片和参数信息不为精准数据信息,您可以点击此处联系我们技术工程师,他将为您推荐最新最优秀的产品讯息,同时我们也欢迎您致电:!

一、产品概述

科研级三目正置透反射金相显微镜VM3500M采用优质的无限远色差校正光学系统,全新设计的一体化T型机架,全金属高压模铸而成,稳定性强,高倍观察时像面无抖动,确保高倍测量的检测精度。内置明场、偏光观察功能,单颗10W LED暖白光照明图像高亮度、高分辨率、正色还原。适合观察金相试样分析,工业检测电子芯片等样品。是金属学、矿物学、精密工程学、电子学等研究的理想仪器。

二、性能特点

1、采用了无限远半复消光学系统;

2、透反射机架可放置样品高达40mm,随机限位装置,可有效防止样品与物镜碰撞,避免损伤;

3、高精度内定位5孔明场编码转换器,亮度记忆功能;

4、聚光系统数值孔径更大,亮度高,大幅提升透射光通过率;

5、内置明场、偏光等多种观察功能;

6、配置了偏光检偏器与起偏器,适合观察高反光材料的表面;

三、显微镜参数

序号

名称

技术参数

01

平场目镜

高眼点大视野平场目镜SWH10X23mm(视度可调)

02

无限远物镜

平场半复金相明场5X物镜NA0.15,WD15

平场半复金相明场10X物镜NA0.30,WD8.4

平场半复金相明场20X物NA0.45,WD8.5

平场半全复金相明场50X物镜NA0.75,WD3

平场半复金相明场100X物镜NA0.90,WD1(选配)

03

总放大倍数

50X-500X(选配100X物镜,可放大50X-1000X)

04

数码放大倍数

150-3000X(搭配1200万相机及100倍物镜,显示器22英寸情况下)

05

观察头

30°倾斜,无限远铰链三通观察筒,瞳距调节,单边视度调节:-2/+8屈光度,两档分光比R:T=100:0或50:50

06

编码型

物镜转换器

高精度内定位5孔明场编码转换器,亮度记忆功能.

编码型物镜转换器将显微镜的硬设置与本公司配套的图像分析软件整合在一起。屏幕上显示物镜的放大倍率,同时切换倍率时也能自动调整软件中记录的校准值,杜绝忘记切换软件倍率造成的测量错误.

亮度记忆功能能够记忆在使用每个物镜时的照明亮度,当不同物镜相互转换时,自动对光强进行调节,减少视觉疲劳,提高工作效率。

07

调焦机构

透反两用机架,低手位粗微同轴调焦机构,粗调行程30mm,微调精度1um。带有防下滑的调节松紧装置和随机上限位装置。带平台位置上下调节机构,最大样品高度40mm。

08

载物台

双层机械移动平台,低手位X、Y方向同轴调节;平台面积240X175mm,工作台面:135X125mm,玻璃台面:101X101mm,移动范围:75mmX50mm可配反射用金属载物台板,透反两用玻璃载物台板

09

光瞳距离

50mm~75mm

10

反射照明系统

自适应宽电压100V-240V_AC50/60Hz,反射灯室,单颗大功率10WLED,暖色,柯拉照明,带视场光阑与孔径光阑,中心可调,

11

透射照明系统

自适应宽电压100V-240V_AC50/60Hz,透射灯室,单颗大功率10WLED,暖色

12

聚光镜

透射用摇出式消色差聚光镜(N.A0.9),带可变孔径光阑,中心可调

13

摄像接口

0.65倍专用摄像接口

14

显微镜工业相机

高清1200万显微相机 或2000万像素 (选购)

15

图像处理软件

拍照,录像,测量,实时图像拼接,景深融合等(选购)

16

标尺

高精度型测微尺,格值0.01m 总长1mm(选购)
