• MX8R系列DIC微分干涉金相显微镜工业检测显微镜

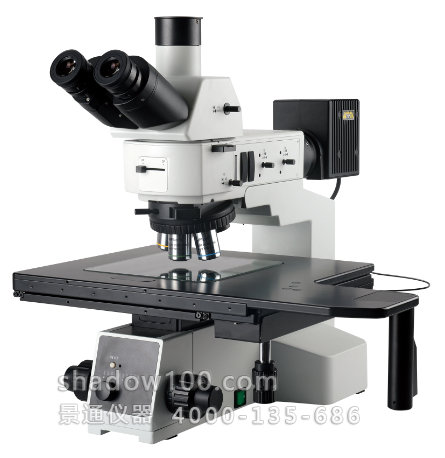

MX8R微分干涉工业检测显微镜

MX8R三目明暗场微分干涉工业检测显微镜配置了落射与透射照明系统、明暗场半复消金相物镜、内置偏光观察装置,具有图像清晰、衬度好,造型美观,操作方便等特点,配备了高性能DIC组件,可以将明场观察下无法检测的细微高低差,转化为高对比度的明暗差并以立体浮雕新式表现出来,广泛用于LCD导电粒子,精密磁盘表面划痕检测等领域
编号:
1698
品牌:
科信
价格:
面议
类别:
金相显微镜
询底价 在线咨询

联系我们

产品咨询

(微信同号)

(微信同号)

邮件:

地址:

光影商城温馨提示:

因仪器产品功能在不断迭代更新,甚至部分产品已停产,因此以下MX8R系列DIC微分干涉金相显微镜工业检测显微镜的图片和参数信息不为精准数据信息,您可以点击此处联系我们技术工程师,他将为您推荐最新最优秀的产品讯息,同时我们也欢迎您致电:!

产品简介:

MX8R三目明暗场微分干涉工业检测显微镜配置了落射与透射照明系统、明暗场半复消金相物镜、内置偏光观察装置,具有图像清晰、衬度好,造型美观,操作方便等特点,配备了高性能DIC组件,可以将明场观察下无法检测的细微高低差,转化为高对比度的明暗差并以立体浮雕新式表现出来,广泛用于LCD导电粒子,精密磁盘表面划痕检测等领域

产品性能特点:

  1. 具有明场,暗场,偏光,DIC 观察功能
  2. 采用8英寸大平台设计,可适用于相应尺寸的晶圆或FPD检测,电路封装,电路基板,材料,铸件金属陶瓷部件,精密模具的检测。

显微镜参数:

序号

名称

技术参数

01

平场目镜

高眼点大视野平场目镜PL10X/22mm,视度可调

02

金相物镜

明暗场半复消金相物镜5X,WD=13.5mm,NA=0.15

明暗场半复消金相物镜10X,WD=9.0mm,NA=0.30

超长工作距明暗场半复消金相物镜20X,WD=8.5mm,NA=0.4

无限远长工作距明暗场半复消金相物镜50X,WD=1.0mm NA=0.8

03

总放大倍数

50X-500X

04

观察头

5°-35°倾角可调,正像,无限远铰链三通观察头,瞳距调节50-76mm,视度可调:±5屈光度,两档分光比:100/0或0/100

06

调焦机构

反射机架,前置低手位粗微调同轴调焦机构,粗调每转行程:33mm,微调精度:0.001mm,带有防止下滑的调节松紧装置和随机上限位装置。

07

移动平台

8英寸三层机械移动平台,低手位X\Y方向同轴调节,平台面积525mmX330mm,移动范围:210mmX210mm,带离合器手柄,可用于全行程范围内快速移动,玻璃载物台

08

偏光附件

检偏镜可360度旋转,起偏镜和检偏镜均可移出光路

09

摄像接口

0.5X摄像接口,C型接口

10

微分干涉

DIC微分干涉组件

11

照明系统

宽电压100V~240V,12V100W卤素灯落射光照明系统,带视场光阑与孔径光阑,中心可调。
