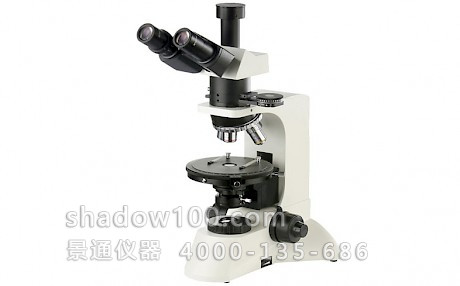

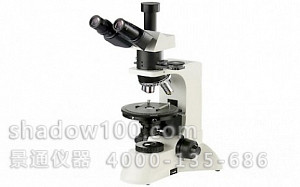

59XC-PC无限远光学系统偏光显微镜

光学系统

无限远光学系统

观察方法

目镜筒

三目镜筒/标准C口

光学方式

透射光照明

目镜参数

倍率

10x（广场）

10x（网格）

10x（十字）

10x（分划）

视场范围（mm）

22

20

20

20

物镜参数

倍率

4x

10x

20x

40x

60x

数值孔径（NA）

0.10

0.25

0.40

0.65

0.85

工作距离（mm）

37.5

7.31

8.71

0.66

0.26

物镜转换

四孔(滚珠内定位)

载物工作台

平台尺寸：Φ172mm 移动范围：360°

调焦机构

粗、微动同轴调焦，采用齿轮齿条传动机构微动格 值0.002mm

成像分析系统

标准成像配置参数：

1.适配镜：直径：59mm,放大倍率：0.5倍  ，内调焦距：0～3mm  调焦后可锁紧

2.摄像机：高速USB2.0接口，可达480Mb/s

 灵敏度：1V/lux-sec(550nm)

 像素点尺寸：2.2μm x2.2μm

 白平衡：自动/手动 一键白平衡，  帧率：40fps

 图象采集分辨率格式：支持8种格式  Zui大采集分辨率2048×1536

 软件功能：图像显示、图像拍摄、录像和图象处理功能

基本图像软件参数：

1.拍摄图片上加定倍标尺

2.图片可加文字功能

3.图像与标尺及文字合成并保存

照明装置

上照明：卤素灯12V/30W

AC85V-230V, 亮度可调节

下照明：卤素灯12V/30W

AC85V-230V, 亮度可调节

外型尺寸

重量

1

偏光显微镜：1台

9

0.01 毫米测微尺：1片

2

观察镜筒：1只

10

蓝色滤色片：1片

3

无限远平场消色无应力物镜：4×、10×、20×、40×、60× ：各1只
  无限远平场消色差无应力金相物镜：40×、60×：各1只

11

调节手柄：2只

4

10X目镜：2只

12

垂直照明：1套

5

10X分划、十字、网格目镜：各1只

13

专用适配镜：1只

6

石膏λ试片：1件

14

YH-300摄像头：1套

7

云母 1/4λ试片：1件

15

备用灯泡：2只

8

石英楔子：1件

16

随机文件：1套

1

目镜：12.5X、16X目镜

4

专业研究级图像分析软件、计算机

2

500万或900万数码摄像机

5

熔点偏光控温热台

3

数码适配镜、数码相机
