一、产品概述

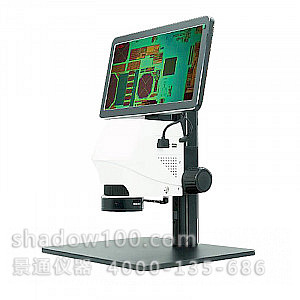

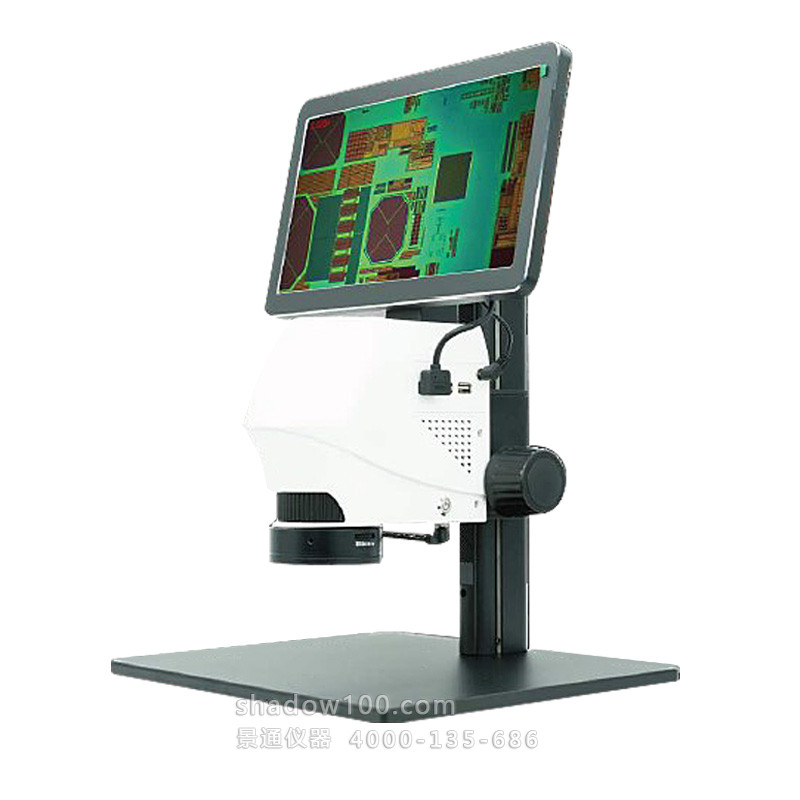

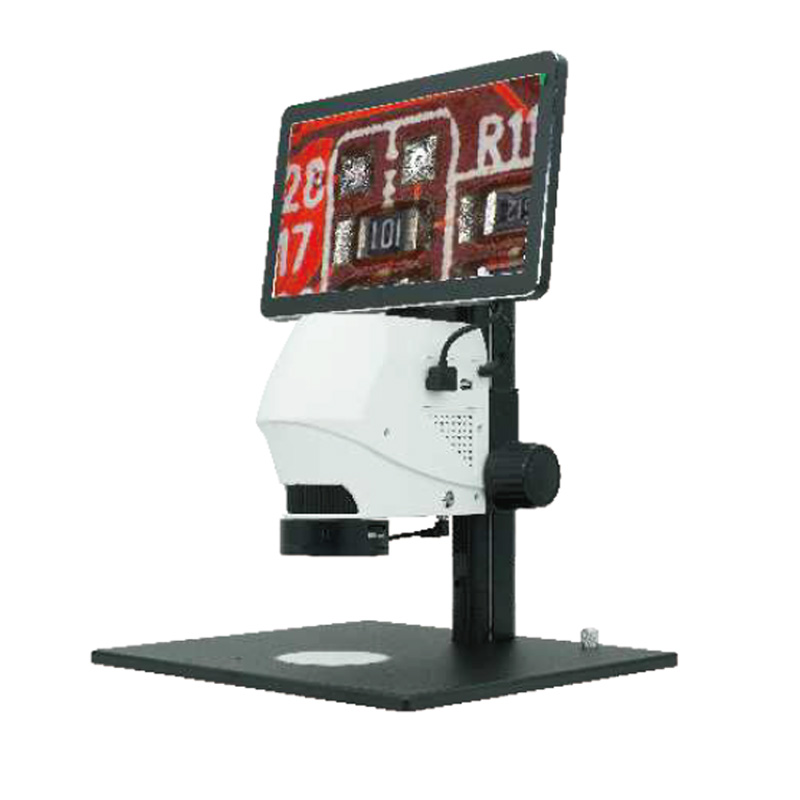

HVS-500P视频一体数码显微镜无需电脑,独立操作,上手简单,易于维护符合人体工学设计。内置测量系统,在观测样品过程中,可对目标进行二维尺寸测量和标注,测量数据可随图像一起保存,可拍照录像,可设置画面实时显示比例尺。用于电子元器件、医疗行业、农业、塑料和橡胶行业、精密工程航空和汽车行业、生物研究学等等的表面观察。
二、性能特点
1、可将实时图像与参考图像或自定义图像进行比对,检查部件轻松对比,可直观看出是否在公差范围内;
2、测量工具包含:平行线、角度、弧度、圆、多边形等测量,3um重复精度,高精度测量结果;
3、测量结果可随图像一起拍照保存下来,可导出报告;
4、无需计算机即可在图像上标注;
5、显示屏、相机、环形灯均由镜体统一供电,LED环形光源照明确保任何工作环境呈现清晰的图片质量,色温5500K;
6、60fps实时帧率输出成像,无延迟,针对电子元器件的缺陷在线检测提高效率。
三、显微镜参数
镜头 |
CCD接筒 |
0.45x |
物镜 |
0.6-5x齐焦定格定倍 |
|
放大倍率 |
6-50x |
|
变倍比 |
1:8.3 |
|
工作距离 |
90mm |
|
成像系统 |
传感器大小 |
1/2 |
分辨率 |
1920*1080 |
|
帧率 |
60fps |
|
图像输出 |
HDMI |
|
支架 |
底座尺寸 |
330*300mm |
材质 |
铝合金阳极氧化 |
|
立柱 |
高320mm,直径30mm |
|
光源 |
一体专用LED环形光源,亮度可调 |
|
功能 |
拍照 |
支持 |
录像 |
支持 |
|
倍数实时显示 |
支持 |
|
测量 |
支持 |
|
图像比对 |
支持 |
|
电子放大 |
支持 |
|
十字线 |
支持 |
|
网格线 |
支持 |
|
宽动态 |
支持 |
|
电源 |
DC12V 2A |
|
选配件 |
物镜 |
0.3x、0.5x缩小物镜、2x增大物镜 |
显示器 |
11.6、22、24英寸 |
|
透反射观察 |
底座带LED光源,亮度可调 |
|
移动平台 |
XY轴移动,台面大小:180*155mm,移动行程:75*55mm |
|
粗微调支架 |
方形立柱,粗微调同轴 |
|
横臂支架 |
横臂长度340mm |
