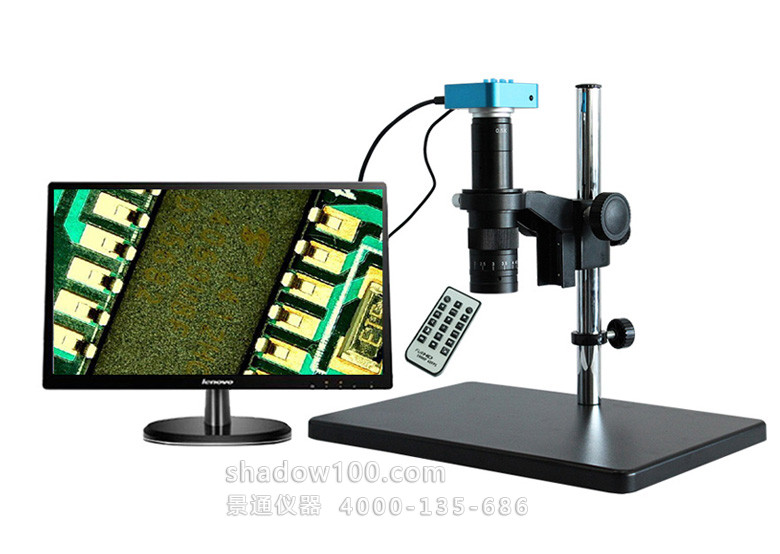

DTX-45系列单筒显微镜

一、产品描述

       DTX-45系列大底座立体显微镜在观察物体时能产生三维效果。立体感强，成像清晰和宽阔，又具有长工作距离，并且适用范围非常广泛的常规显微镜。立体显微镜操作方便、直观、检定效率高,适用于电子工业生产线的检验、印刷线路板的检定、印刷电路组件中出现的焊接缺陷（印刷错位、塌边等）的检定、单板PC的检定、真空荧光显示屏VFD的检定等等，立体显微镜将实物的图像放大后显示在计算机的屏幕上，可以将图片编辑、保存和打印。配测量软件可以测量各种数据。

二、显微镜技术参数：

1.镜筒：单目

2.适配镜：0.5X

3.物镜：0.7X-4.5X （连续变倍）

4.总放大倍数：15X-100X（10英寸显示器） （放大倍数根据显示器尺寸而定）

5.视场范围：2mm-13mm

6.变倍比：6.5：1

7.光源：环形江源

8.工作距离：93mm

9.调焦方式：立柱式

10.立柱高度：240mm

11.手轮调焦范围：60mm

12.底座：320mm*260mm

三、相机参数：

1.产品优势

◆采用1600万像素进口松下CMOS 图像传感器；

◆采用1/2.33英寸图像传感器，视角相对1/3英寸更宽广；

◆HDMI 1080P 60帧图像输出；

◆USB2.0免驱动输出1080P 30帧图像输出；

◆4K视频录制；

◆1600万拍照，JPG格式，照片尺寸4608x3456；

◆一键冻结/解冻功能；

◆1600万像素拍照和1080P视频录制；

◆电子缩放功能；

◆支持手动/自动曝光/一键曝光，曝光补偿值调节；

◆支持手动/自动白平衡/一键白平衡，红、绿、蓝可调；

◆提供8条画线功能，线条颜色、粗细，位置可调；

◆提供中心十字线显示/关闭；

◆支持TF卡存储，最大支持64GB；

◆支持遥控操作，拍照不抖动图像更清晰；

◆支持中英文菜单语言（默认英文）；

◆支持关机设置参数保存；

◆坚固的金属外壳；

2.规格参数

1）使用准备：

1、拧开镜头盖并安装镜头；！注意：撕掉感光片前面的防尘保护膜！！！

2、分别插上HDMI线和DC电源，此时LED灯显示橙色，表示相机已经开机；

3、如果连接电脑使用的话，仅需要插入USB线连接到电脑即可；

2）白平衡设置

1、按MENU打开主菜单，按DOWN下键移动到白平衡选项，再按OK确认键进入白平衡菜单，使用OK确认键和MODEL来选择自动的平衡开或者自动白平衡关。

2、进入白平衡设置菜单如下图所示，关闭自动白平衡后，可调节红、绿、蓝的值。使用UP上键和DOWN下键来选择需要调整的项目，使用OK确认键增加值，MODEL模式键减小值。

3）系统设置

1、按MENU打开主菜单，按DOWN下键移动到系统选项，再按OK确认键进入系统菜单，使用UP上键和DOWN下键选择：恢复出厂值、系统信息和SD卡信息。

2、选择恢复出厂值时，再确认键，此时会提醒用户是否恢复出厂设置，使用UP上键和DOWN下键选择是或者否，按OK确认键确认。

3、选择系统信息时，再按确认键，会显示当前的软件版本信息。按确认返回，按MENU返回主菜单。

4、选择SD卡信息时，再按确认键，会显示当前SD卡的信息，按确认返回，按MENU返回主菜单。

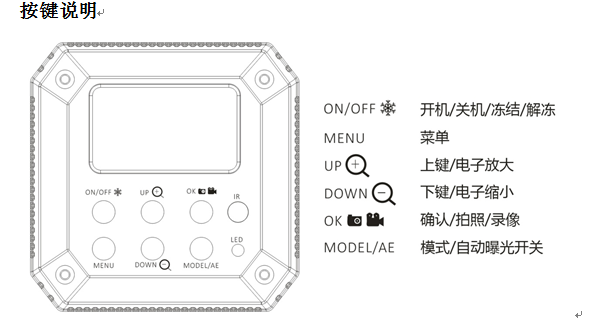

4）冻结/解冻

短按ON/OFF键，图像会冻结，并在图像左下角显示冻结标志（如下图所示），再按一次会解冻，冻结标志消失。

5）开机/关机

1、开机状态下，长按ON/OFF关机。
