仪器用途

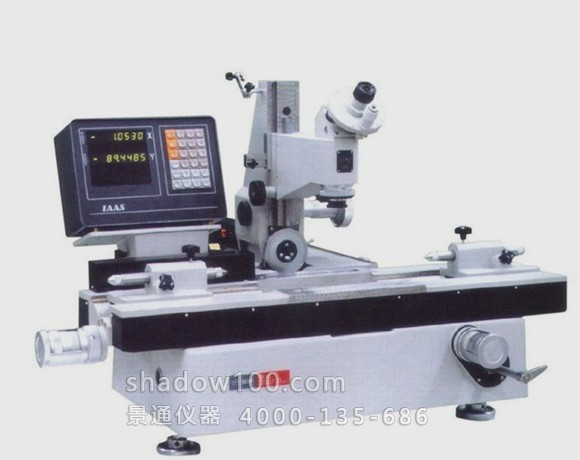

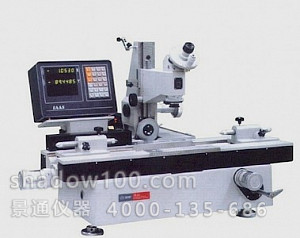

19JPC电脑型万能工具显微镜是应用计算机辅助测量的新一代万能工具显微镜,能解决各种复杂的二维测量问题。传统的万工显对于视场中不能直接观测到的几何元素,如园心、中点.交点.中心线及其相互距离。夹角等等都很难进行测量,而在19JPC仪器上均能迎刃而解。该仪器采用精密光栅传感器和PC系列电脑以及数据接口卡采集测量数据,同时以19JPC二维测量程序进行数据处理、显示并打印测量结果。仪器操作 方便,按照屏幕显示图形菜单,键入测量命令就可开始测量。仪器在测量过程中,彩色显示器屏幕上可实时显示瞄准点的工件坐标,直角坐标或极坐标可随时转换,对于极坐标测量及凸轮测量尤为方便。仪器使用公制和英制两种计量单位.计算精度达:0.0001毫米和0.0001寸。仪器可对工作台滑座导轨的装配误差自动修正,进一步提高了测量精度。
仪器特点
电脑型万能工具显微镜19JPC是在数字式万能工具显微镜19JPC的基础上采用计算机技术对测量数据进行数据处理。配置了优于影象法和轴切法的双光束干涉条纹测量法使电脑型万工显系统性能得到了大大提高,软件的可组合性和可开发性增强了系统的功能,在更大范围内满足广大用户的需要。附件齐全,使用面广。
电脑型万能工具显微镜是机械、电子制造业、计量测试所广泛使用的一种多用途计量仪器。可以用来测量量程内的任何零件的尺寸、形状、角度和位置。
测量范围
X,Y坐标 测量范围 | X 200毫米;Y 100毫米 |
分度值(数显读数) 0.0005毫米 | |
瞄准显微镜 | 升降行程 120毫米 |
立臂倾斜范围 左右各15度 分度值: 10分 | |
照明光阑调节范围 φ3~φ32毫米 分度值:1分 | |
测角目镜 | 角度测量范围:360度 |
分度值:1分 | |
轮廓目镜 | 角度测量范围 ±7度 分度值 10分 |
圆弧分划板 曲率半径 R0.1~100毫米 | |
螺纹分划板 普通螺纹螺 t0.25~6毫米 | |
梯形螺纹螺距t2~20毫米 | |
光学分度台 | 测量范围:360度 分度值(投影读数) :10秒 |
玻璃工作台: φ106毫米 | |
光学分度头 | 测量范围:360度 |
分度值:1分 | |
光学定位器 | 测头直径(实际直径值的极限检定误差不大于0.0005毫米)φ3±0.1毫米 |
测量力 :8~14克 最大测量深度 15毫米 | |
玻璃工作台 | 玻璃台面尺寸 215X130毫米 |
高顶针架 | 最大夹持直径 φ180毫米 |
最大夹持长度600毫米 | |
顶针架 | 最大夹持直径 φ180毫米 |
最大夹持长度:被测件直径<=55毫米时 750毫米 | |
被测件直径〉55毫米时 600毫米 | |
星架 | 左V型架前后调节范围前后各5毫米 |
右V型架高低调节范围 向上15毫米 向下3毫米 | |
仪器重量外形尺寸 | 主机净重:250kg |
外形尺寸:(X×Y ×Z) 980 × 1020 × 640 毫米 | |
最大承载量 | 40kg |
瞄准显微镜光学参数
物 镜 放 大 | 1x | 3x | 5x | |
总放大倍数 | 用测角或轮廓目镜 | 10x | 30x | 50x |
用双像目镜 | 15x | 42x | 65x | |
物方视场(毫米) | 用测角或轮廓目镜 | φ20 | φ6.5 | φ4 |
用双像目镜 | φ13 | φ4.7 | φ3 | |
工作距离(毫米) | 用测角或轮廓目镜 | 81 | 90 | 65 |
用双像目镜 | 47 | 85 | 63 |
仪器精度
温度要求 | 工作室的温度应为20±2℃ |
工作室的温度变化每小时不超过1℃ | |
被测量和仪器的温度差不超过0.5℃ | |
X,Y坐标 | 用玻璃毫米分划尺进行检定时,仪器的最大不准确度: |
测角目镜 | 测量的不准准确性 不大于0.0015毫米 |
双像目镜 | 合像的不稳定性 不大于0.0005毫米 |
合像的不正确性 不大于0.001毫米 | |
光学分度头 | 最大不准确度 不大于1分 |
光学分度台 | 最大不准确度 不大于30秒 |
光学定位器 | 测量的不稳定性 不大于0.001毫米 |
测角角度 | 测角角度的最大不准确度 不大于1 分 |
二位测量程序
基本测量功能 | 采用WINDOWS界面,所有操作均由鼠标控制,可以进行点、线、园、弧、直线度、园度、齿轮、螺纹、 凸轮等的测量。 |
计算功能 | 测量过程结束后,工件轮廓图显示在计算机屏幕上,各种计算求值全部由鼠标完成。 |
图形编辑功能 | 可以对工件轮廓进行修改,产生新的轮廓图。 |
打印功能 | 所有测量结果,计算结果以及工件轮廓图均以文件方式保存在计算机中,可随时调用,随时打印 |
CAD接口 | 通过CAD接口可以调用AUTOCAD,充分利用AUTOCAD的功能。 |
